Dé électronique

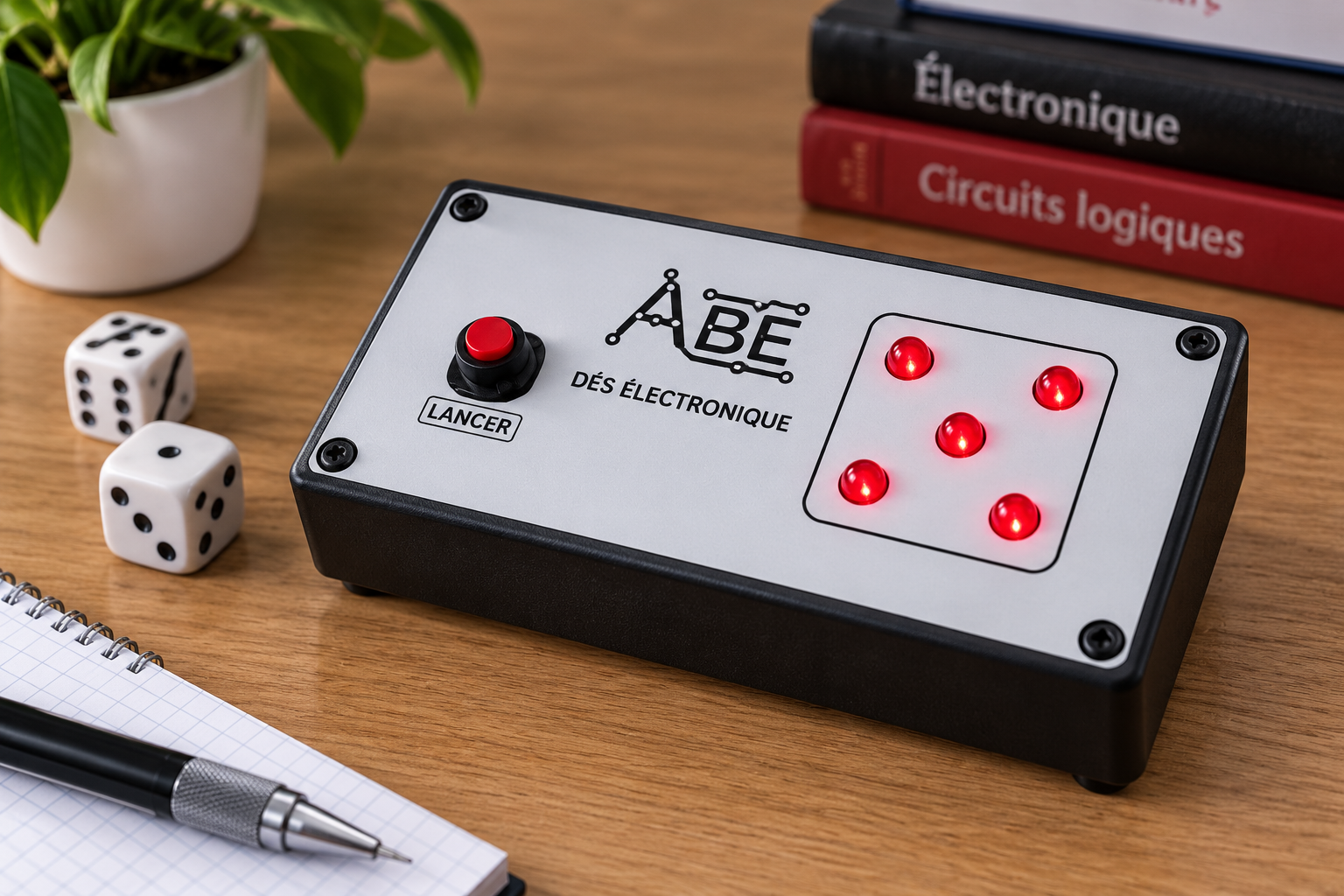

Présentation du système
Un système entièrement électronique qui génère successivement
différentes faces d'un dé à l'aide d'une base de temps,
d'un compteur et d'une logique de commande.
Découvrir le système

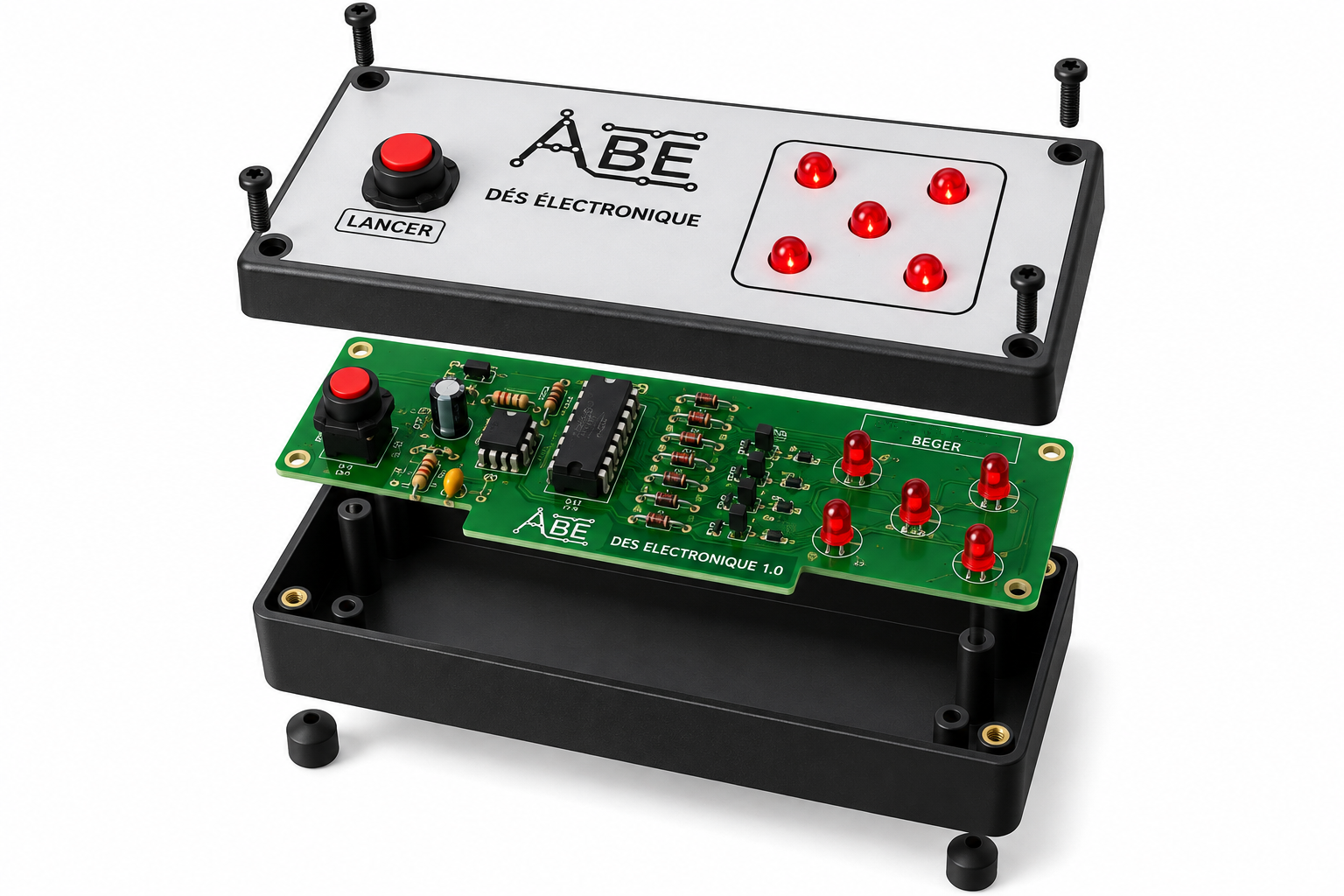

Une vue éclatée permet de repérer rapidement les différentes parties du Dé électronique.
Horloge
Le NE555 génère les impulsions qui font évoluer le dé.
Séquenceur
Le CD4022BE fait défiler les différents états.
Commande
Diodes et transistors adaptent les signaux d'affichage.
Affichage
Sept LED reproduisent visuellement les faces d'un dé.

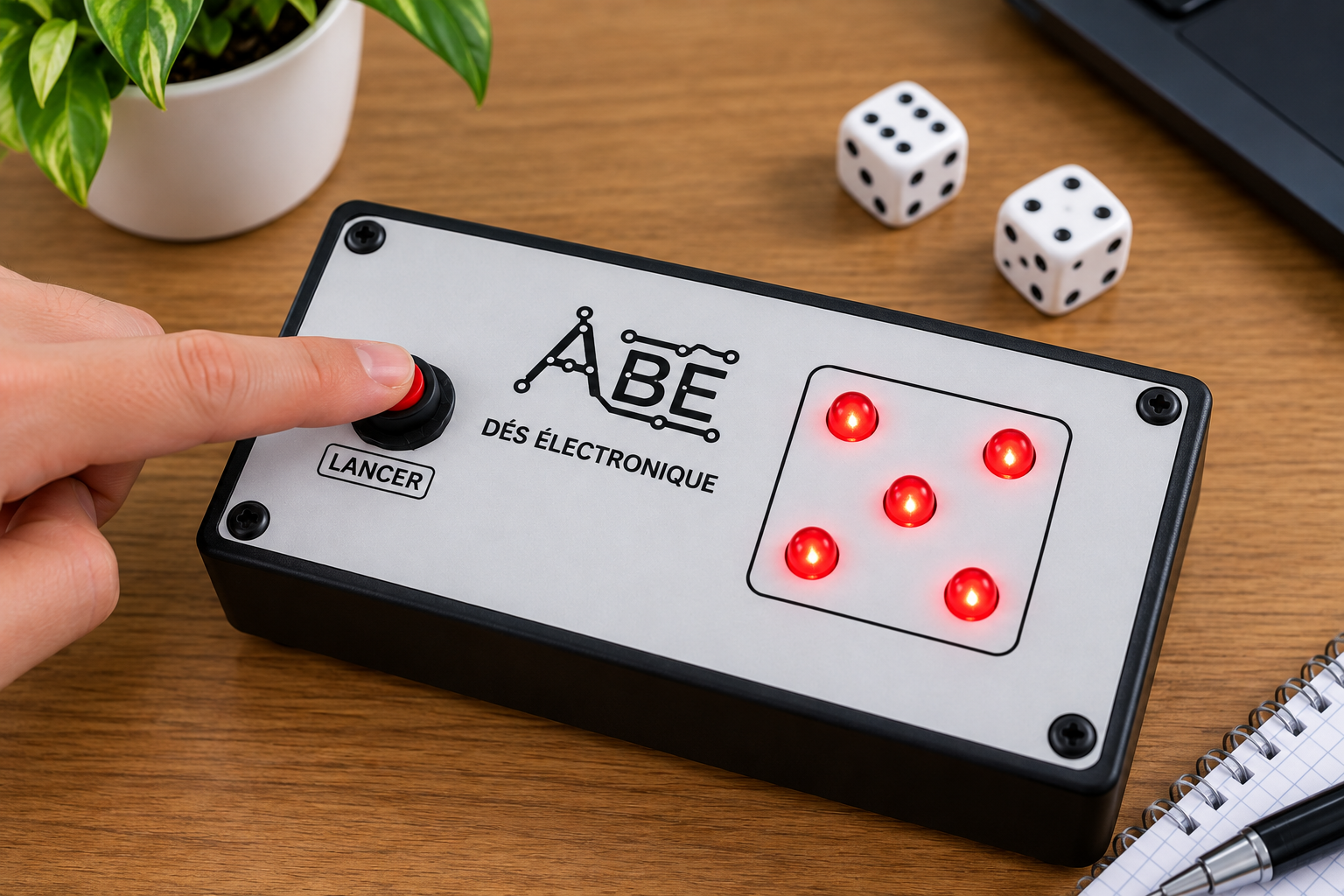

Le système en situation
Une simple pression déclenche le défilement rapide des différentes faces.
Comment ça fonctionne ?
De l'action sur le bouton jusqu'à l'affichage d'une face.
À l'intérieur
Quatre fonctions électroniques assurent le fonctionnement du système.

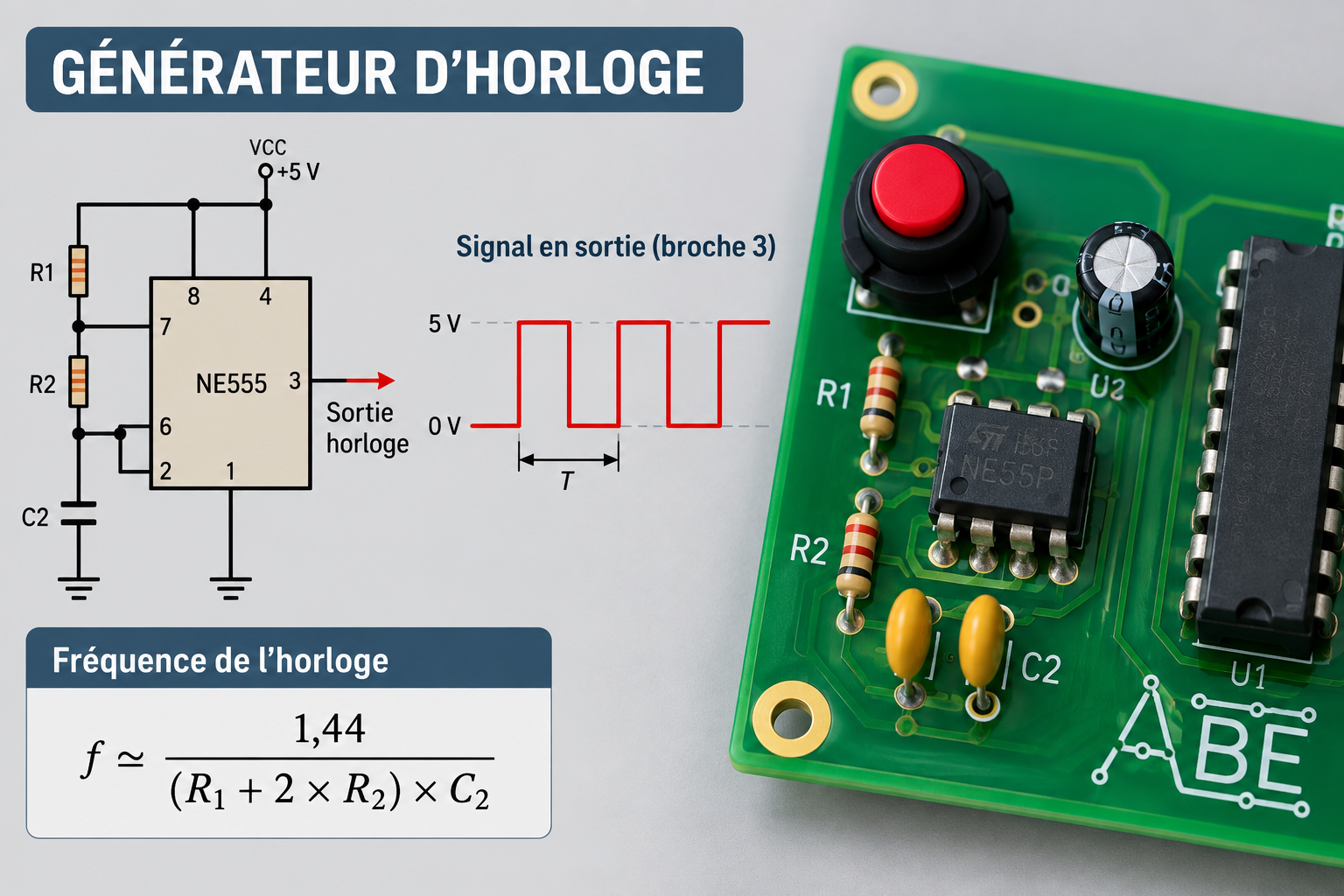

Générateur d'horloge
Le NE555 produit un signal périodique qui cadence le changement rapide des différents états du dé.

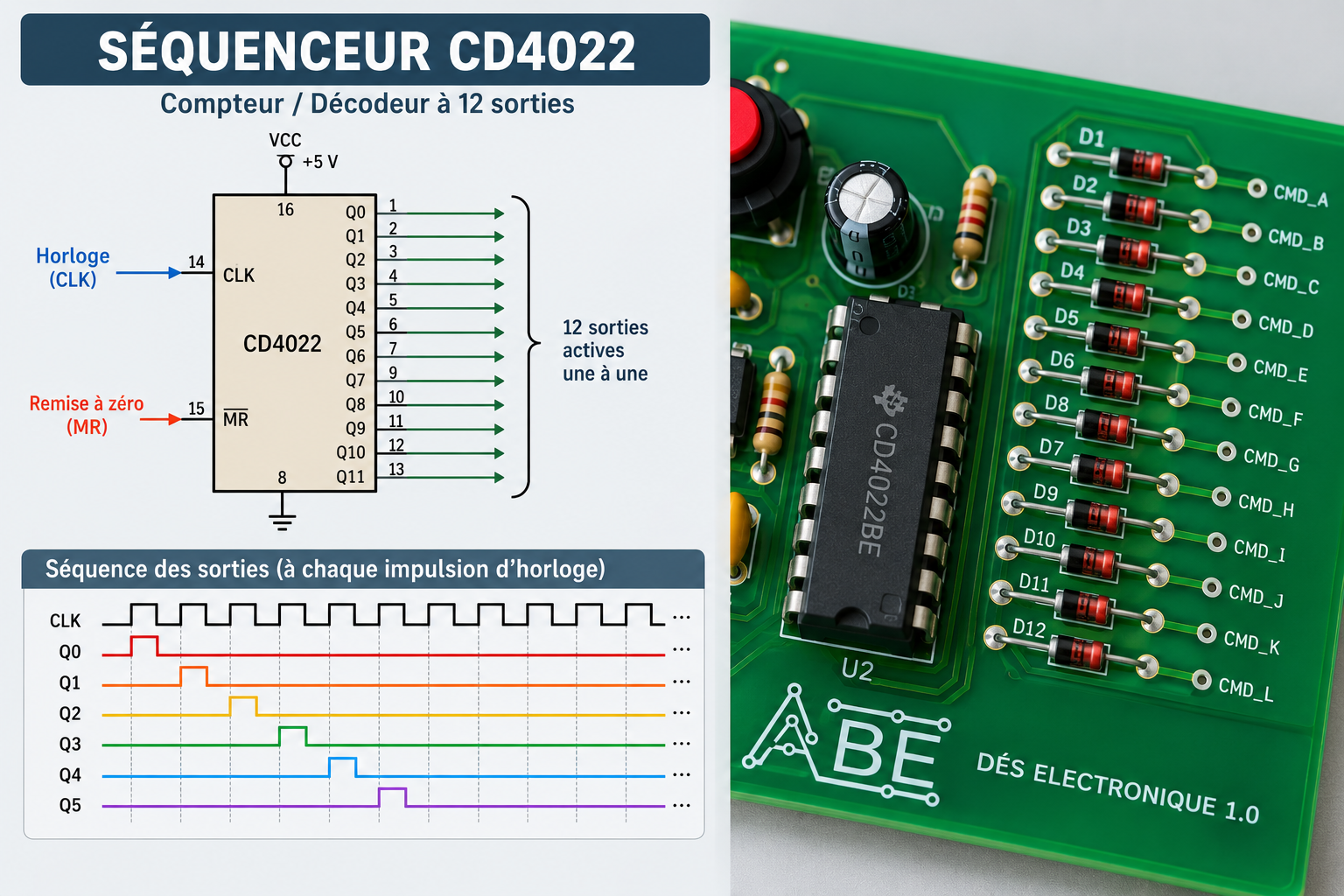

Séquenceur
Le CD4022BE reçoit les impulsions d'horloge et active successivement ses différentes sorties.
Logique de commande
Les diodes 1N4148 combinent les états tandis que les transistors 2N7002 assurent la commande des groupes de LED.
Affichage
Sept LED sont disposées comme les points d'un dé classique afin de représenter les différentes faces.
Quelques caractéristiques
Les éléments essentiels du système en un coup d'œil.
