ThermostatCIEL
Présentation du système
Un système compact capable de mesurer la température ambiante,
d'afficher les informations utiles et de commander une ventilation
selon une consigne définie par l'utilisateur.
Découvrir le système

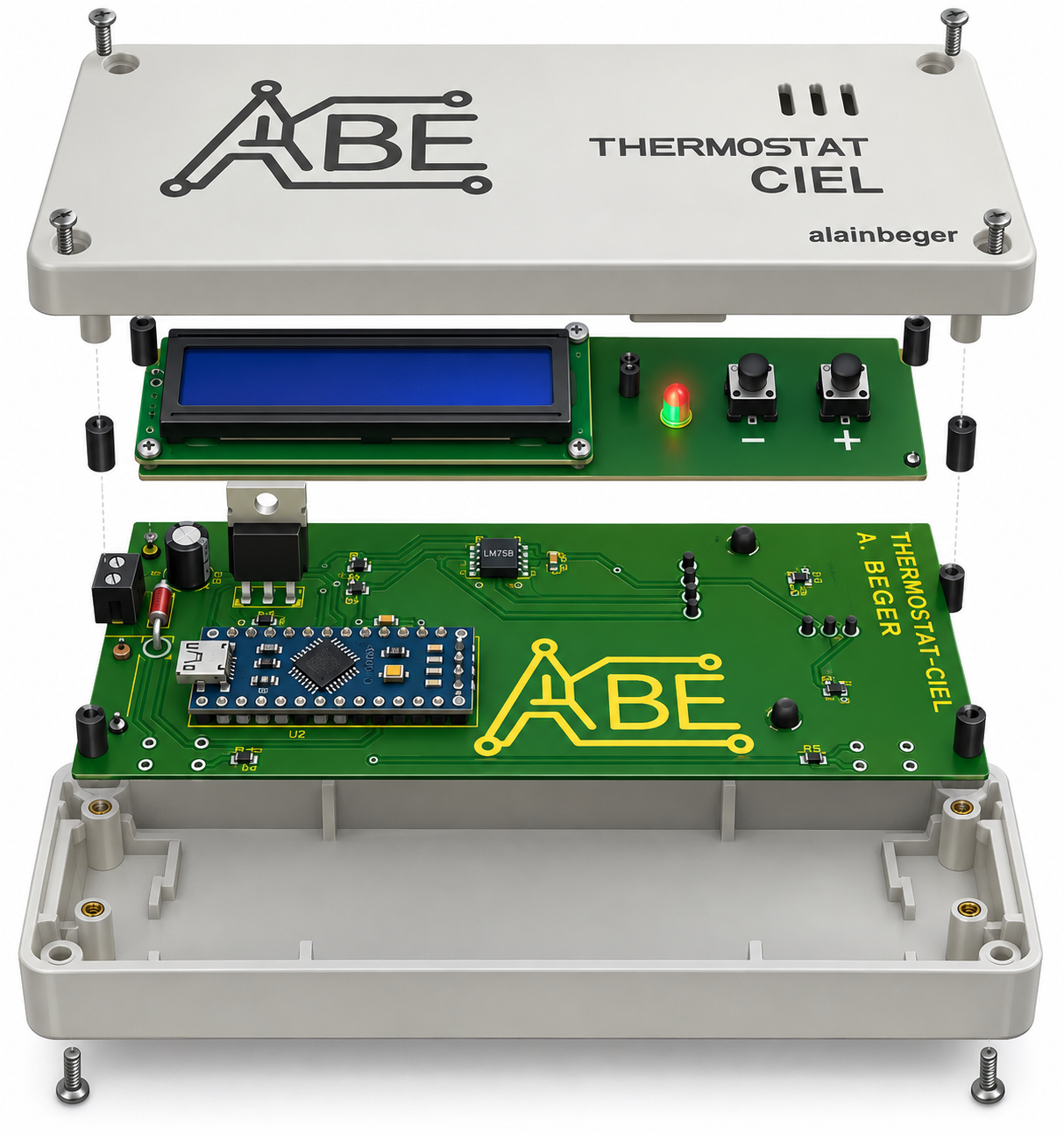

Une vue éclatée permet d'identifier rapidement les différents éléments du ThermostatCIEL.
Boîtier
Protection et intégration mécanique.
Interface
Affichage, voyant et réglage de consigne.
Électronique
Acquisition, traitement et commande.
Connexions
Alimentation et raccordement du ventilateur.

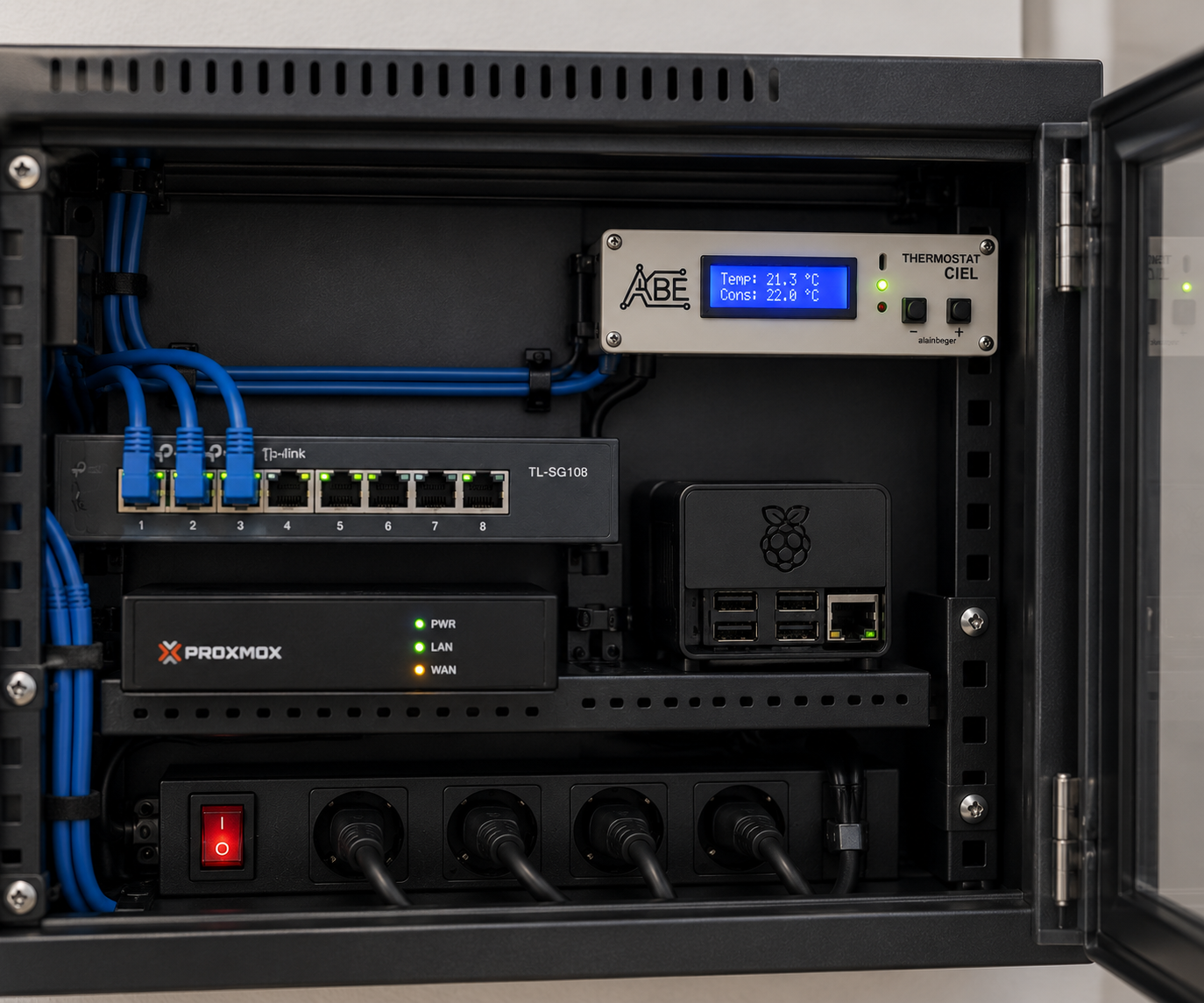

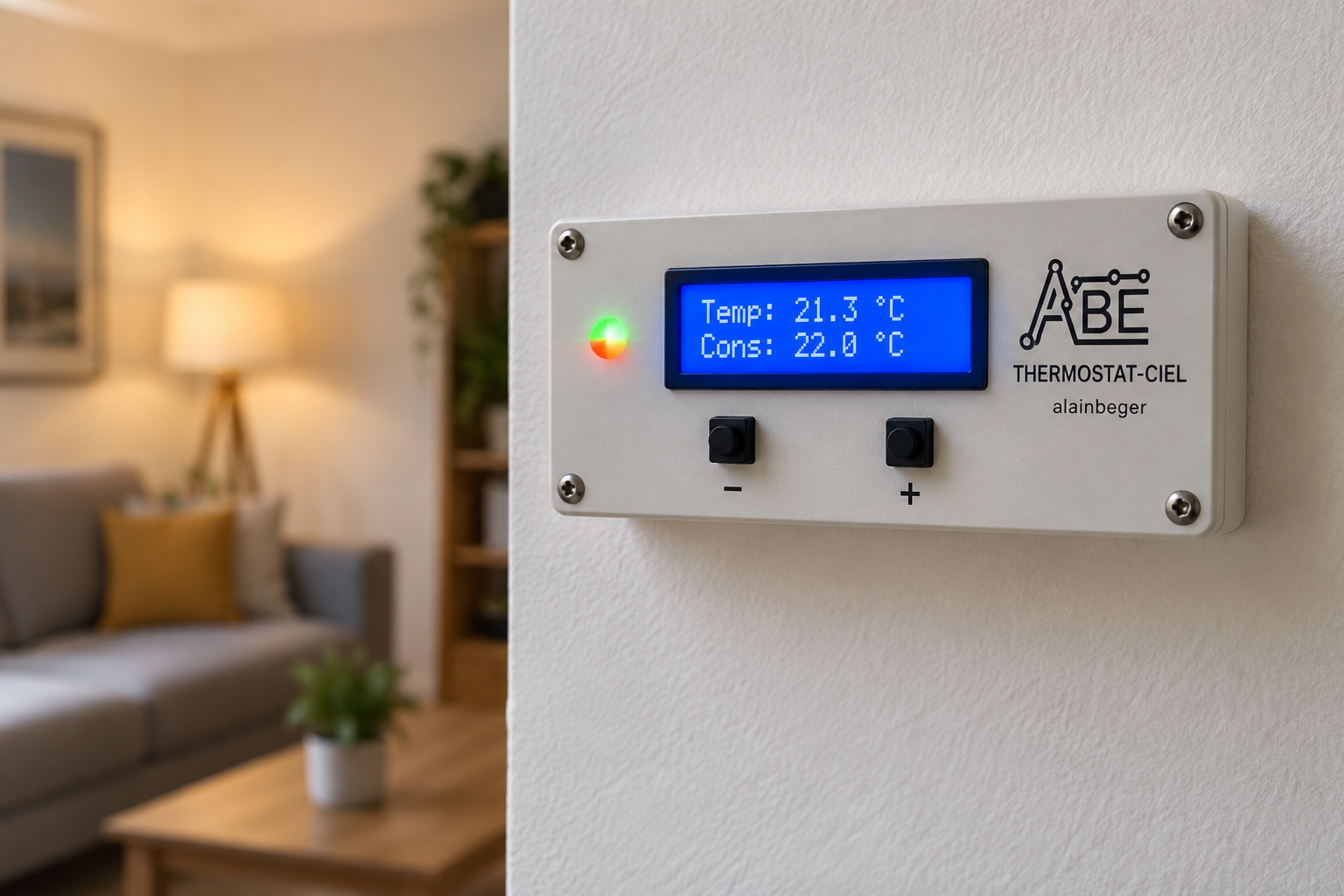

Le système en situation
Le ThermostatCIEL peut être intégré discrètement dans son environnement de fonctionnement.
Comment ça fonctionne ?
Du relevé de température jusqu'à la commande du ventilateur.
À l'intérieur
Trois vues pour comprendre rapidement les principales fonctions du système.

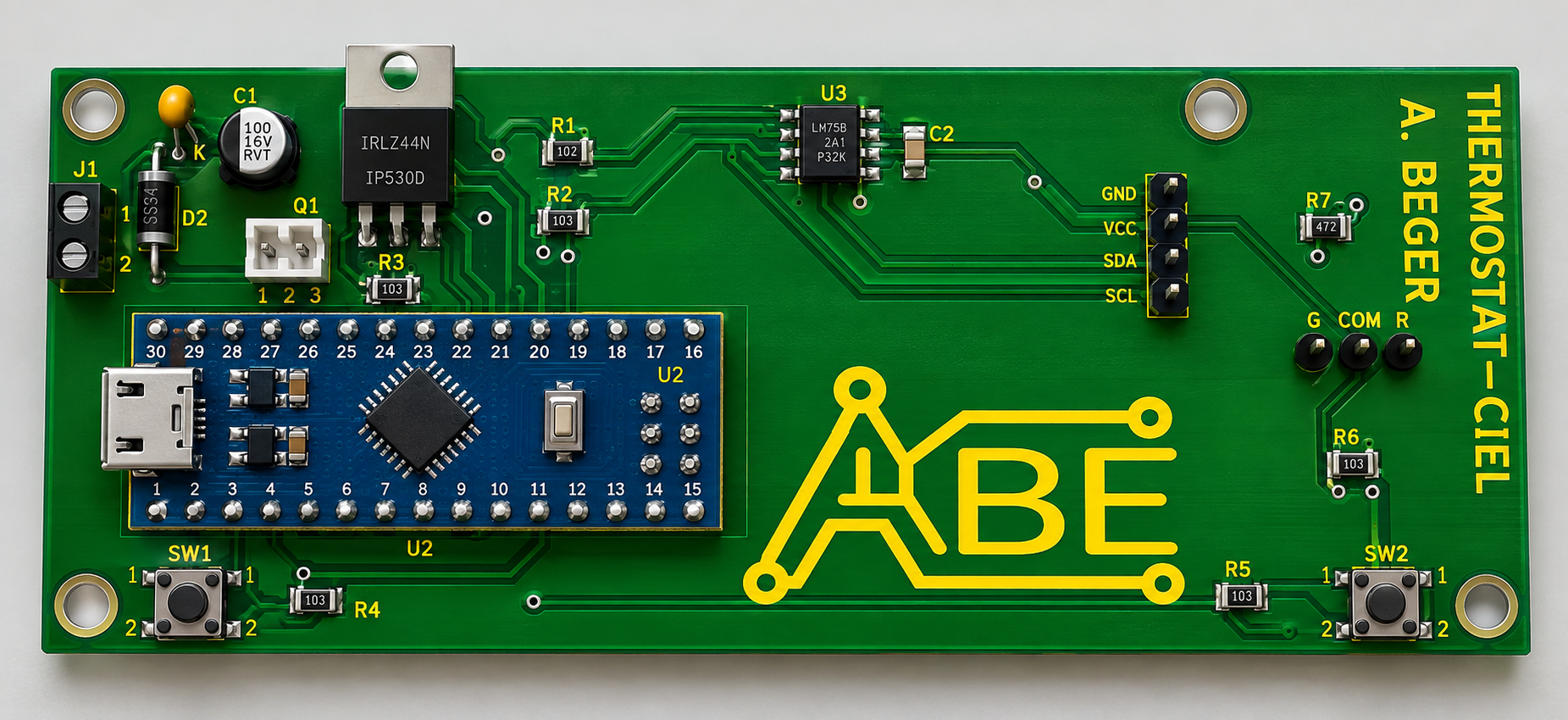

Carte électronique
Arduino Nano, capteur LM75B, étage de puissance MOSFET, alimentation et connectique.

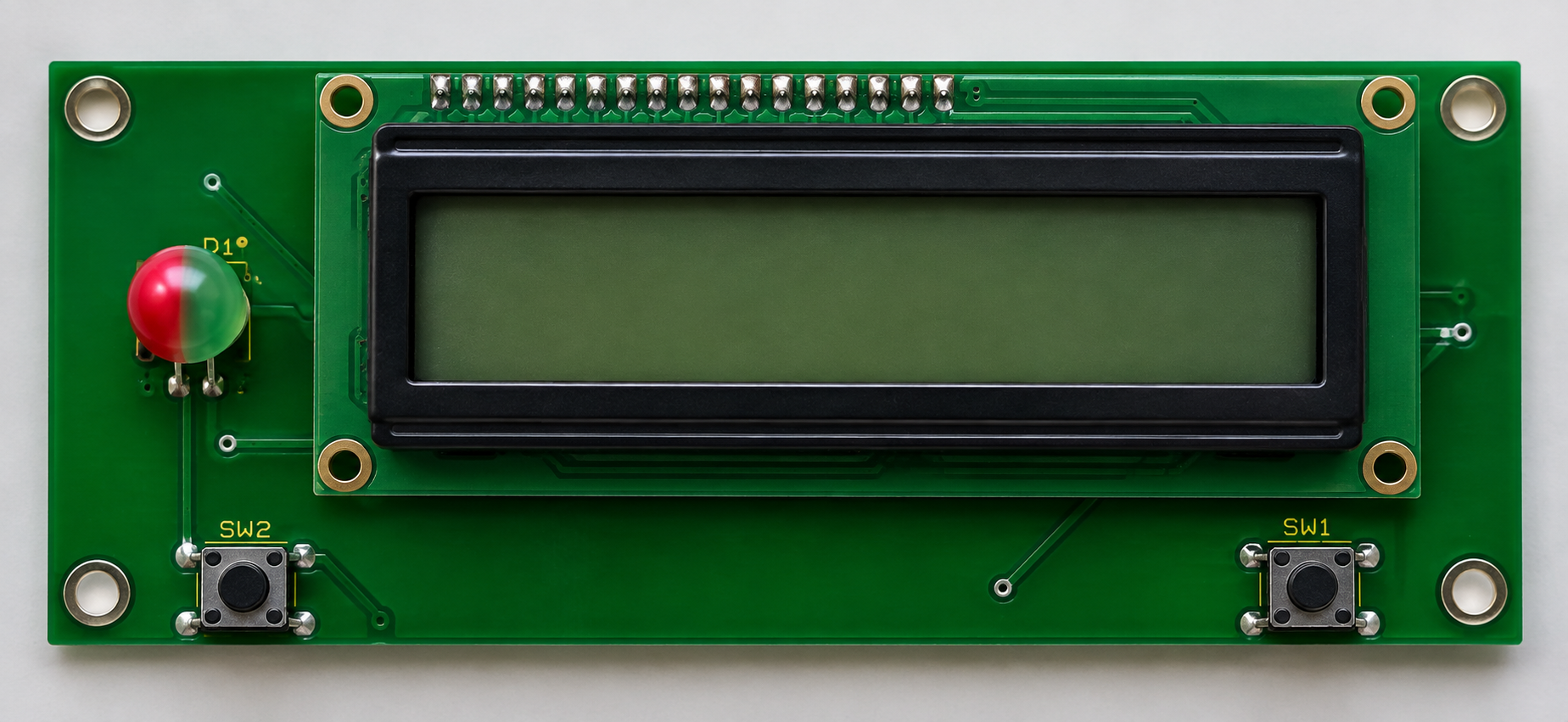

Interface utilisateur
Afficheur LCD, LED bicolore et boutons poussoirs permettant le réglage de la consigne.

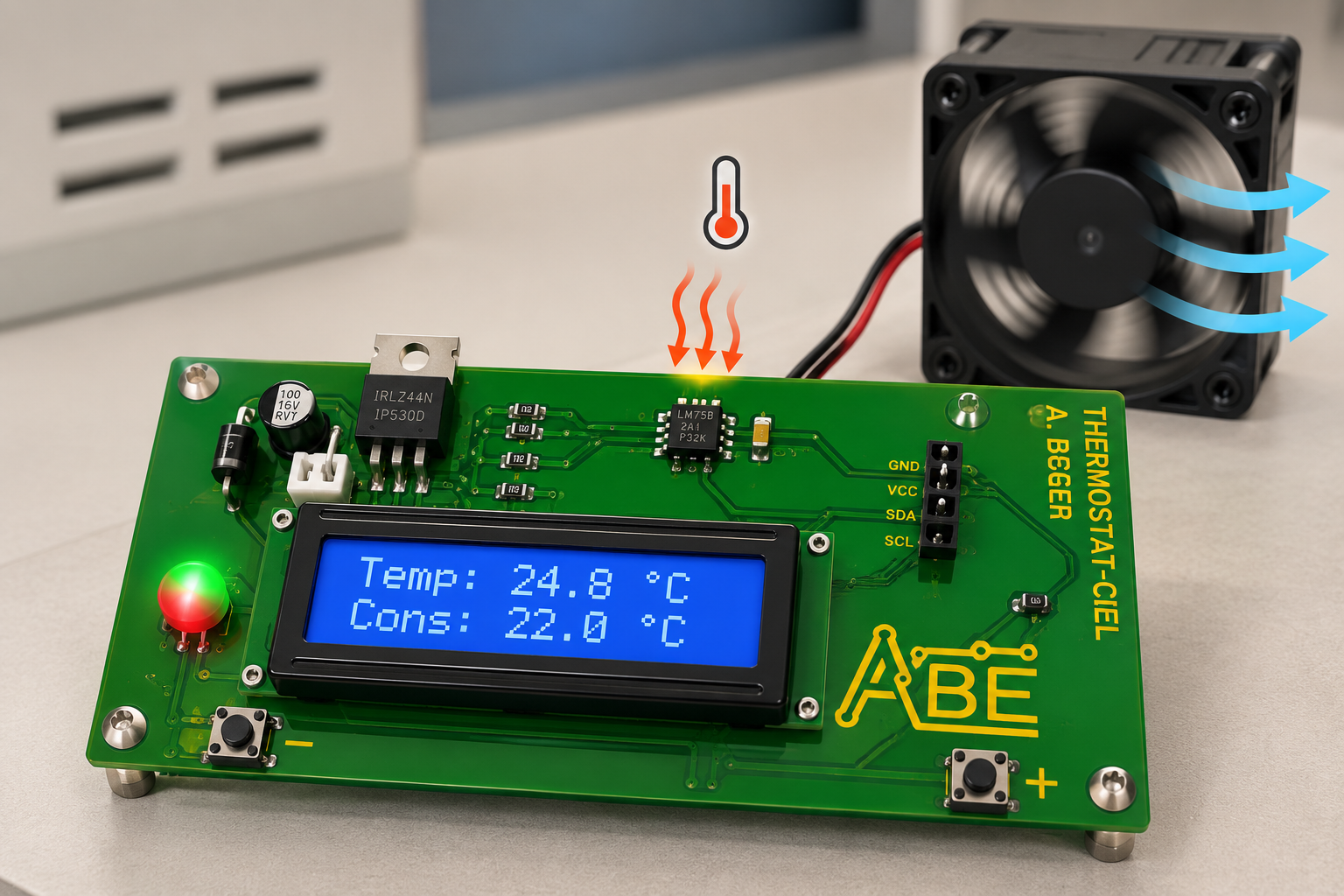

Acquisition et commande
Le LM75B mesure la température tandis que l'étage de puissance pilote le ventilateur.
Quelques caractéristiques
Les éléments essentiels du système en un coup d'œil.
